Saiwenna Systèmes d’ombrage extérieurs
Écrans zippés extérieurs motorisés
Un écran zippé extérieur motorisé est un store vertical en tissu dont les fermetures éclair latérales restent capturées à l’intérieur des rails de guidage lorsque l’écran se déplace.
Qu’est-ce qu’un écran zippé extérieur motorisé ?
Un écran zippé extérieur motorisé est un store vertical en tissu dont les fermetures éclair latérales restent capturées à l’intérieur des rails de guidage lorsque l’écran se déplace.
Applications les mieux adaptées

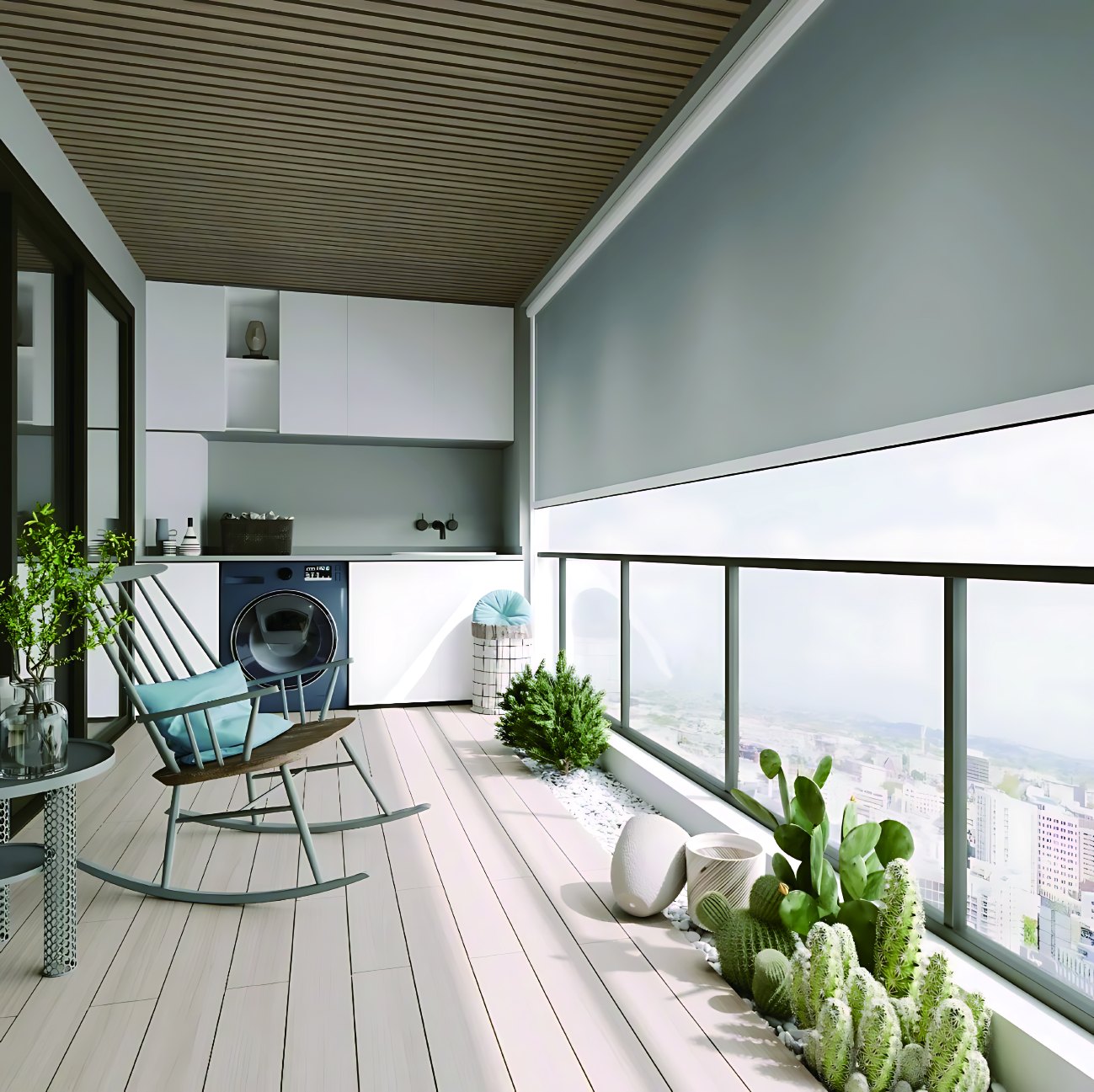

Balcons, côtés de pergola et ouvertures de façade
Grandes ouvertures verticales nécessitant des bords de tissu guidés
Projets équilibrant l’ombrage avec une ouverture vers l’extérieur sélectionnée
Pas idéal pour
Il ne s’agit pas d’un toit suspendu et ne propose pas la construction à lattes rigides d’un volet roulant en aluminium.
Comment fonctionne le système
Le moteur fait tourner le tube du rouleau tandis que les bords du tissu se déplacent à l’intérieur des canaux de guidage latéraux. Une barre inférieure guidée ferme le bord inférieur. Une fonction d’arrêt d’obstacle peut être disponible et doit être confirmée auprès du moteur et du contrôleur finaux.
Principales différences structurelles
Contrairement à un store enrouleur intérieur à suspension libre, les bords du tissu sont retenus dans les rails de guidage extérieurs. Contrairement à un volet roulant en aluminium, l’élément de fermeture est en tissu, l’ouverture et la visibilité du tissu font donc partie de la sélection du produit.
Configurations disponibles
- Série 108 mm : jusqu’à 5 m de largeur ou 4 m de hauteur comme limites d’enveloppe séparées
- Série 135 mm : jusqu’à 6 m de largeur ou 4 m de hauteur comme limites d’enveloppe séparées
- La largeur et la hauteur ne peuvent excéder toutes deux 3 m ; L’appariement de taille finale nécessite une révision de la configuration
- Directions des tissus d’occultation et de moustiquaire avec une ouverture d’environ 3 %, 4 à 5 % et 14 %
- Direction du moteur et de l’arrêt d’obstacle sous réserve de la confirmation finale du moteur
Matériaux et finitions
Le système utilise un boîtier en aluminium, des guides latéraux, un tube roulant, un tissu à bords retenus et une barre inférieure. Les séries de tissus disponibles comprennent des compositions en polyester/PVC et en fibre de verre/PVC. L’ouverture, la composition, la couleur et l’adéquation exactes doivent être liées à l’échantillon sélectionné.
Motorisation et Contrôle
Le fonctionnement motorisé est documenté. Les fonctions de télécommande, de mur, d’application, de passerelle, de groupe, de capteur ou de système de bâtiment restent dépendantes du moteur et du contrôleur finaux.
La compatibilité n’est confirmée qu’après la sélection finale du moteur, du contrôleur, du câblage, de la passerelle et de la configuration du projet.
Considérations relatives au projet et à l’installation
- Mesurez la largeur et la hauteur libres finies
- Choisissez un arrangement de révélation ou de correction du visage
- Confirmer l’espace de la caisse d’arrivée et du rail de guidage
- Sélectionnez l’ouverture en fonction de la vue, de la confidentialité et de l’intention d’ombrage
- Coordonner l’alimentation, la sortie du câble, le dégagement inférieur et le substrat de fixation
- Fournir toute norme de vent ou de charge requise pour l’examen technique
Référence technique
| Article | Référence documentée |
|---|---|
| Référence de la série 108 | Jusqu’à 5 m de largeur ou 4 m de hauteur en tant que limites d’enveloppe distinctes |
| Référence de la série 135 | Jusqu’à 6 m de largeur ou 4 m de hauteur en tant que limites d’enveloppe séparées |
| Règle de taille combinée | Les deux dimensions ne peuvent excéder 3 m simultanément ; L’appairage final nécessite un examen |
| Instructions pour le tissu | Blackout et multiples séries d’ouverture documentées |
| Rétention des bords | Bords du tissu de la fermeture éclair capturés dans les guides latéraux |
Ces références documentées définissent l’enveloppe de configuration disponible. L’ingénierie finale, la conformité locale, la structure de support et l’installation restent spécifiques au projet.
Liste de contrôle de l’acheteur de projet
- Largeur et hauteur de l’ouverture finie
- Revue des séries 108 ou 135
- Montage révélateur ou face-fix
- Ouverture/couleur du tissu
- Positions de la caisse de tête, du guide et du câble
- Demande moteur/contrôle
- Photos de quantité, de destination et de site
Ce dont nous avons besoin pour un devis
Envoyez la direction du produit sélectionné, les dimensions, la quantité, les dessins, les conditions de montage, la finition, la demande de contrôle, la destination et les photos du chantier. Saiwenna confirmera la série documentée applicable et identifiera toutes les données encore nécessaires avant le devis.
Foire aux questions
Une moustiquaire zippée est-elle la même chose qu’un volet roulant extérieur ?
Non. Une moustiquaire à fermeture éclair utilise un tissu à bords conservés ; un volet roulant utilise des lattes rigides en aluminium.
L’écran peut-il mesurer à la fois 6 m de large et 4 m de haut ?
Non. Ces valeurs constituent des limites d’enveloppe distinctes. Les deux dimensions ne peuvent excéder 3 m simultanément, et la combinaison finale largeur/hauteur nécessite une révision de la configuration.
Quelles informations sont nécessaires pour un examen du vent ou de la charge ?
Fournissez la norme de projet requise, l’exposition du site, la largeur et la hauteur finies, la méthode de montage et la structure de support. Les exigences de performance doivent être confirmées pour la configuration d’écran sélectionnée lors de l’examen technique.
Préparer une configuration spécifique au projet
Partagez des dessins et des entrées de site avant de vous fier à une référence de taille ou de contrôle. Nous examinerons la série de systèmes concernée et la portée du devis.
